Roth shuntunit 3 kurser - Til gulvvarmeanlegg

Roth shuntunit 3 kurser

Roth ShuntUnit brukes til mindre gulvvarmeanlegg, både til nybygg og rehabilitering. ShuntUniten har en kapasitet opp til 160m², avhengig av effektbehov, se diagram lengre ned. Shunten er avhengig av primærpumpe og brukes på anlegg der varmekilden gir høyere turvanns-temperatur enn behovet på gulvvarmeanlegget.

Shunten leveres med en Ecodesign pumpe som sikrer et minimalt strømforbruk. Pumpedelen er fabrikkmontert på venstre siden av fordeleren, men den kan flyttes til høyre side om ønskelig. Roth ShuntUnit leveres med prefabrikerte fordelerrør med 1 til 8 avstikkere som er forberedt for montering av Roth romregulering.

Bruksområde:

Gulvvarme med alle typer varmekilder.

Teknisk beskrivelse:

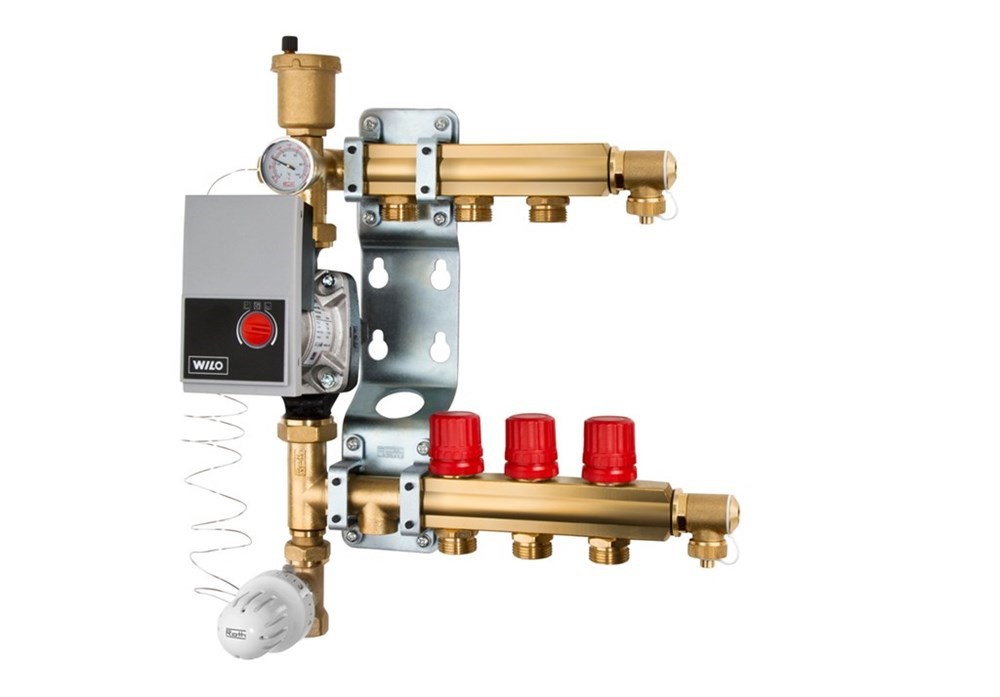

Roth ShuntUnit leveres komplett med Ecodesign pumpe, termostatisk ventil, termometer, automatisk luftutepotte, monteringsbeslag og prefabrikerte fordelerrør. Shunten er ferdig montert med unntak av luftepotte, turventil og følerelement som ligger separat pakket i emballasjen.

Shunten kan reguleres manuelt eller monteres med alle typer Roth
gulvvarme regulering. Den termostatiske ventilen gir en enkel og presis regulering av tur-temperaturen i gulvvarmeanlegget. Temperaturen reguleres
manuelt på termostaten i området 20 - 60 grader avhengig av varmetap og gulvkonstruksjon.

Roth utekompensering kan bestilles separat og monteres på turledningen, og erstatter det termostatiske følerelementet.

Tekniske data:

• Maks driftstemperatur 95°C
• Maks differansetrykk 50 kPa
• Maks. driftstrykk 6 bar
• Pumpe Wilo Yonos PARA 15/1-6
• Reguleringsområde 20-60°C
• Tilkobling på primærside ½” RG
• Gjenger på avgreining EURO ¾” utv
• Materiale Messing CW614
• Pakninger EPDM
• Monteringsbeslag Galvaniseret stål
• EL- tilkobling 230 V med jord
